风力发电
风力涡轮机发电机从天然风中产生动力。作为一种清洁的发电方法，它们在全球越来越受欢迎，它对环保的友好。刀片长度增加以提高每个涡轮机产生的动力量的风力涡轮机正成为发电机的主流类型。
风力发电机的输出功率在AC/DC转换器中转换为直流电源，然后通过逆变器从直流电源转换为商业频率交流电源。
狗万manbetx手机版登录官网富士电力提供适用于具有较大容量的转换电路的IGBT模块。

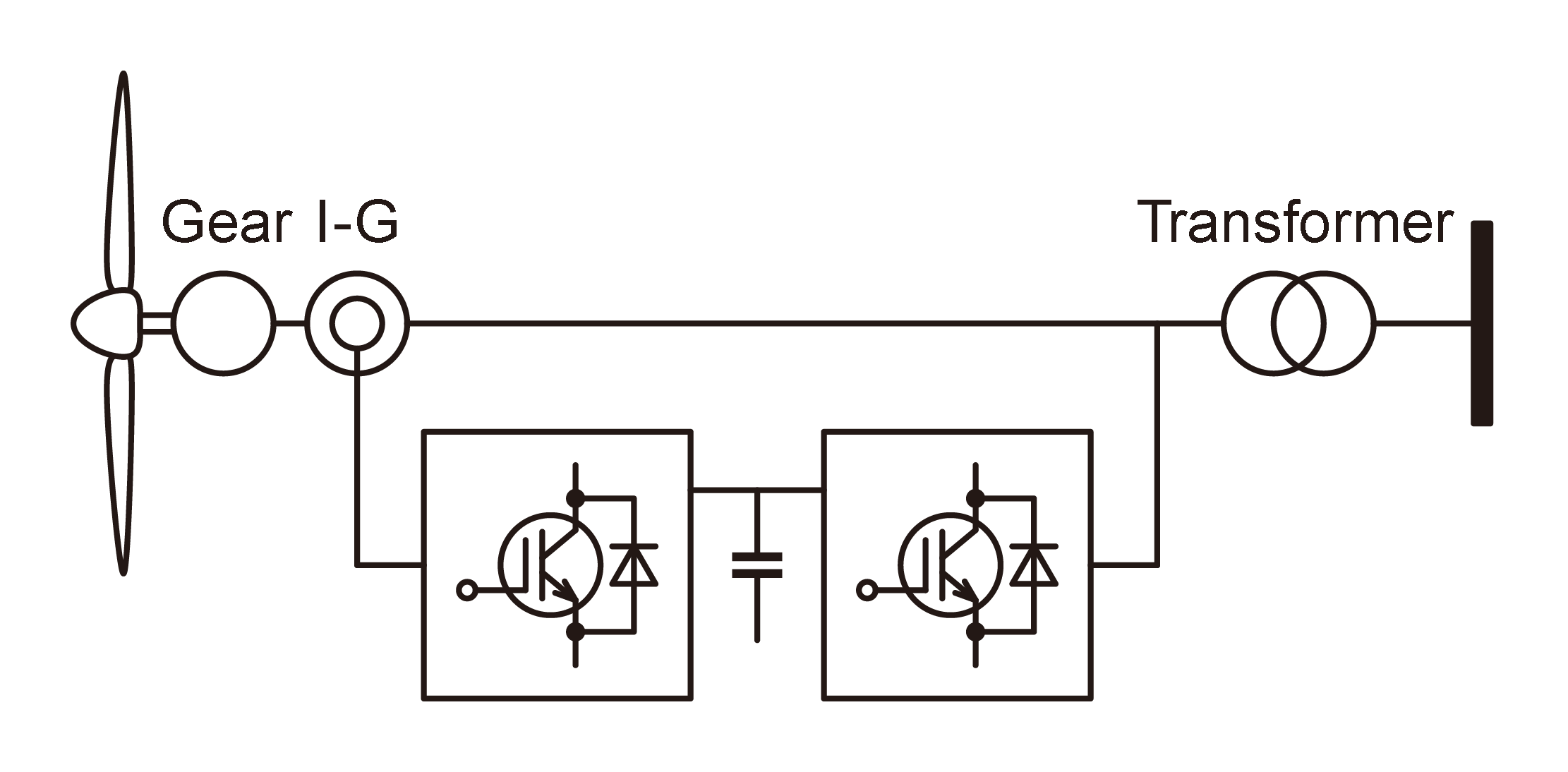

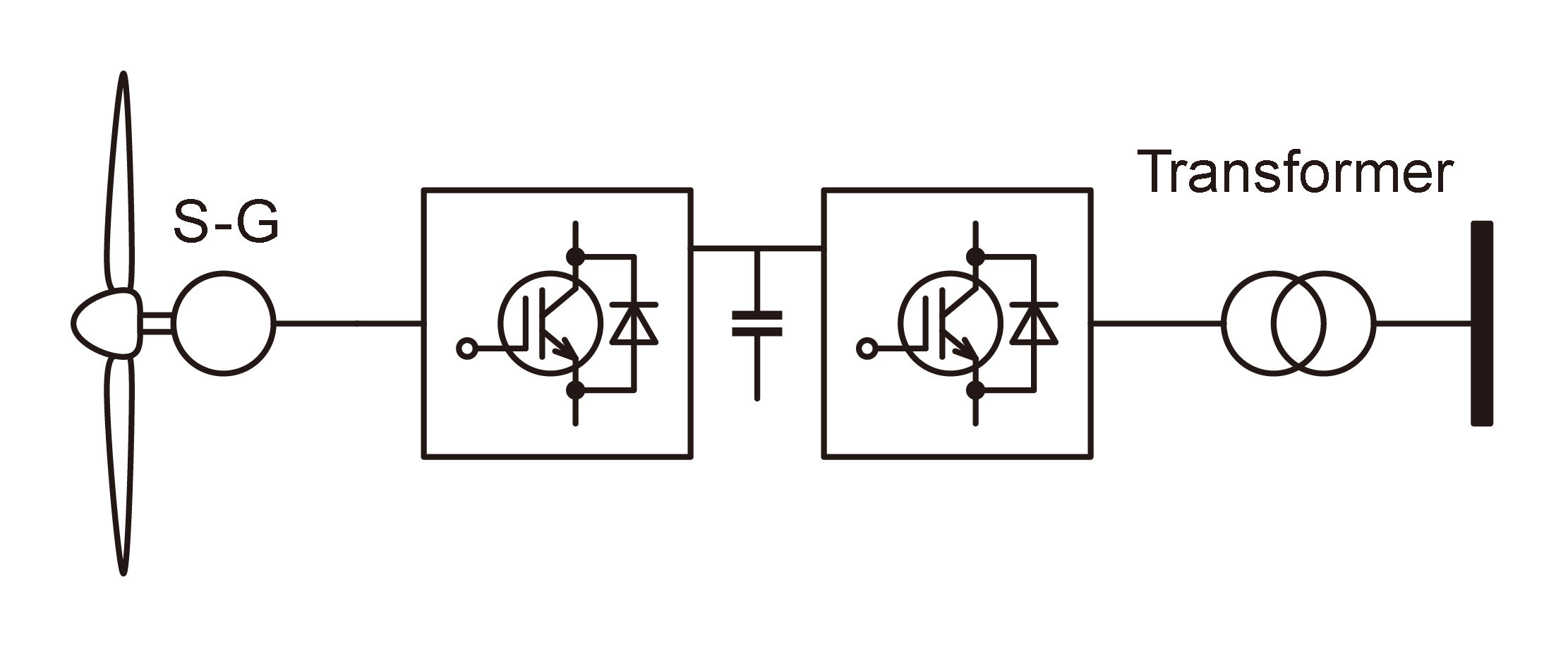

风力发电配置示例
| 拓扑 | 双倍的 | 直接的 | 直接 +多级 |
|---|---|---|---|
| 配置 |  |
 |
 |
| 效率 | 89％ | 90％ | 93％ |
| 成本 | 100％ | 98〜100％ | 90〜95％ |
| 质量 | 低的 | 高的 | 高的 |
| 齿轮箱 | 需要 | 不需要 | 不需要 |
| 加紧变压器 | 需要 | 需要 | 不需要 |
| 发电机 | 就职 | 同步 | 同步 +多绕组 |
| 转换器 容量 |
15〜30％ | 100％ | 100％ |
| IGBT | 1700V/450A〜1000A | 1700V/1000A〜3600A | 3300V/150A〜400A |
风力发电IGBT模块
表1.双喂养系统
IGBT模块的双美食系统提案
| 风力 转换器 |
包裹 | 转子侧 | 网格一面 | ||||
|---|---|---|---|---|---|---|---|
| IGBT模块 | 平行数 | IGBT模块 | 平行数 | ||||
| V系列 | X系列 | V系列 | X系列 | ||||
| 1.5MW | 双XT | 2MBI450VN-170-50 | 2MBI450XNA170-50 | 6 | 2MBI450VN-170-50 | 2MBI450XNA170-50 | 3 |
| 2MBI600XNG170-50 | 4 | 2MBI600XNG170-50 | 2 | ||||
| PrimePack™ | 2MBI1000VXB-170E-50 | 2MBI1000XXB170-50 | 3 | 2MBI1000VXB-170E-50 | 2MBI1000XXB170-50 | 1 | |
| 2MBI1400VXB-170P-50 | 2NBI1400XXB170-50 | 2 | 2MBI1400VXB-170P-50 | 2NBI1400XXB170-50 | 1 | ||
| 2MBI1800XXF170-50 | 1 | 2MBI1800XXF170-50 | 1 | ||||
| 2MBI1800XXG170-50 | 1 | 2MBI1800XXG170-50 | 1 | ||||
| HPM | 1MBI1600VC-170E | 2 | 1MBI1600VC-170E | 1 | |||
| 2.0MW | 双XT | 2MBI450VN-170-50 | 2MBI450XNA170-50 | 8 | 2MBI450VN-170-50 | 2MBI450XNA170-50 | 4 |
| 2MBI600XNG170-50 | 6 | 2MBI600XNG170-50 | 3 | ||||
| PrimePack™ | 2MBI1000VXB-170E-50 | 2MBI1000XXB170-50 | 4 | 2MBI1000VXB-170E-50 | 2MBI1000XXB170-50 | 2 | |
| 2MBI1400VXB-170P-50 | 2NBI1400XXB170-50 | 3 | 2MBI1400VXB-170P-50 | 2NBI1400XXB170-50 | 2 | ||
| 2MBI1800XXF170-50 | 1 | 2MBI1800XXF170-50 | 1 | ||||
| 2MBI1800XXG170-50 | 1 | 2MBI1800XXG170-50 | 1 | ||||
| HPM | 1MBI2400VC-170E | 2 | 1MBI2400VC-170E | 1 | |||
| 1MBI2400VD-170E | 2 | ||||||
新的新产品
向上更新
ud正在开发中
注意：PrimePack™是德国Infineon Technologies AG的注册商标。
表2.直接驱动系统
直接驱动系统的IGBT模块建议
| 风力 转换器 |
包裹 | 转子侧 | 网格一面 | ||||
|---|---|---|---|---|---|---|---|
| IGBT模块 | 平行数 | IGBT模块 | 平行数 | ||||
| V系列 | X系列 | V系列 | X系列 | ||||
| 1.5MW | PrimePack™ | 2MBI1000VXB-170E-50 | 2MBI1000XXB170-50 | 3 | 2MBI1000VXB-170E-50 | 2MBI1000XXB170-50 | 2 |
| 2MBI1400VXB-170E-50 | 2NBI1400XXB170-50 | 2 | 2MBI1400VXB-170E-50 | 2NBI1400XXB170-50 | 2 | ||
| 2MBI1800XXF170-50 | 1 | 2MBI1800XXF170-50 | 1 | ||||
| 2MBI1800XXG170-50 | 1 | 2MBI1800XXG170-50 | 1 | ||||
| HPM | 1MBI1200VC-170E | 2 | 1MBI1600VC-170E | 1 | |||
| 1MBI2400VC-170E | 1 | 1MBI2400VC-170E | 1 | ||||
| 1MBI2400VD-170E | 1 | 1MBI2400VD-170E | 1 | ||||
| 2.0MW | PrimePack™ | 2MBI1000VXB-170E-50 | 2MBI1000XXB170-50 | 3 | 2MBI1000VXB-170E-50 | 2MBI1000XXB170-50 | 3 |
| 2MBI1400VXB-170E-50 | 2NBI1400XXB170-50 | 2 | 2MBI1400VXB-170E-50 | 2NBI1400XXB170-50 | 2 | ||
| 2MBI1800XXF170-50 | 1 | 2MBI1800XXF170-50 | 1 | ||||
| 2MBI1800XXG170-50 | 1 | 2MBI1800XXG170-50 | 1 | ||||
| HPM | 1MBI2400VC-170E | 1 | 1MBI1600VC-170E | 1 | |||
| 1MBI2400VD-170E | 1 | ||||||
新的新产品
向上更新
ud正在开发中
注意：PrimePack™是德国Infineon Technologies AG的注册商标。
