太阳能

为了将太阳能电池板产生的直流电力转换为居民消费所需的交流电力，并将电力恢复到公司的电力系统，需要电力调节器。
太阳能

富士IGBT组件用于太阳能逆变器(PDF:3.4MB)

太阳能

转换电路的例子

类型 单相
逆变器		 2级
逆变器		 人大三层
逆变器		 人大代表三级
与RB-IGBT

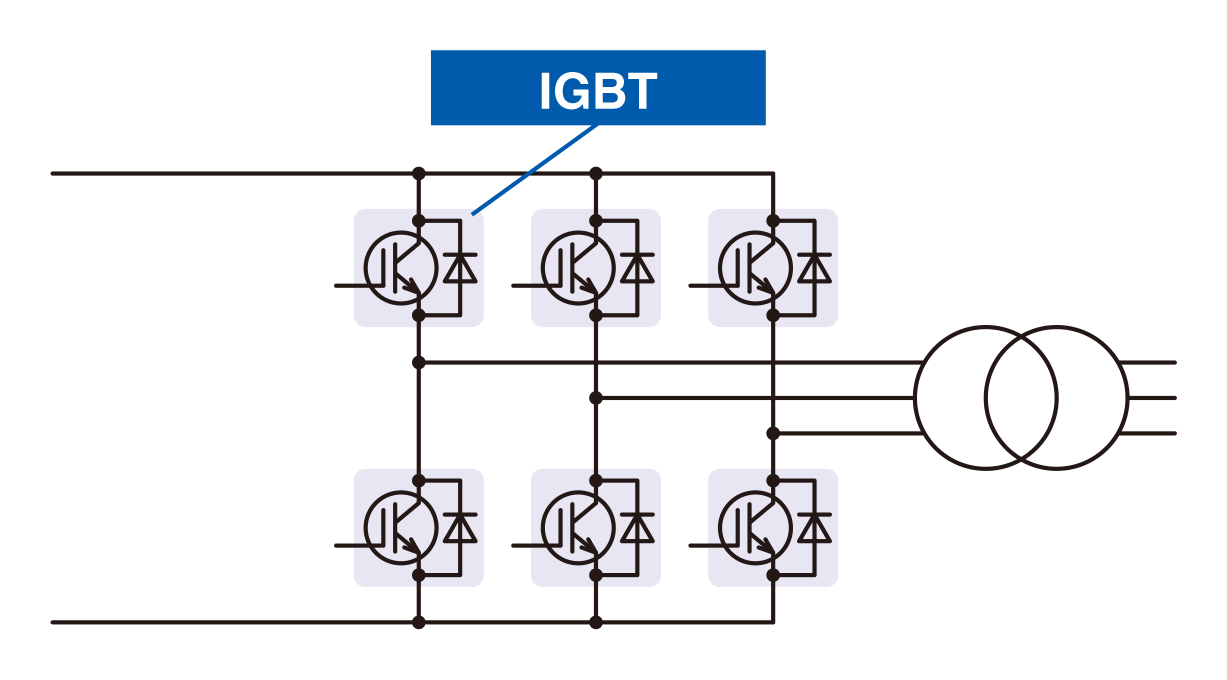

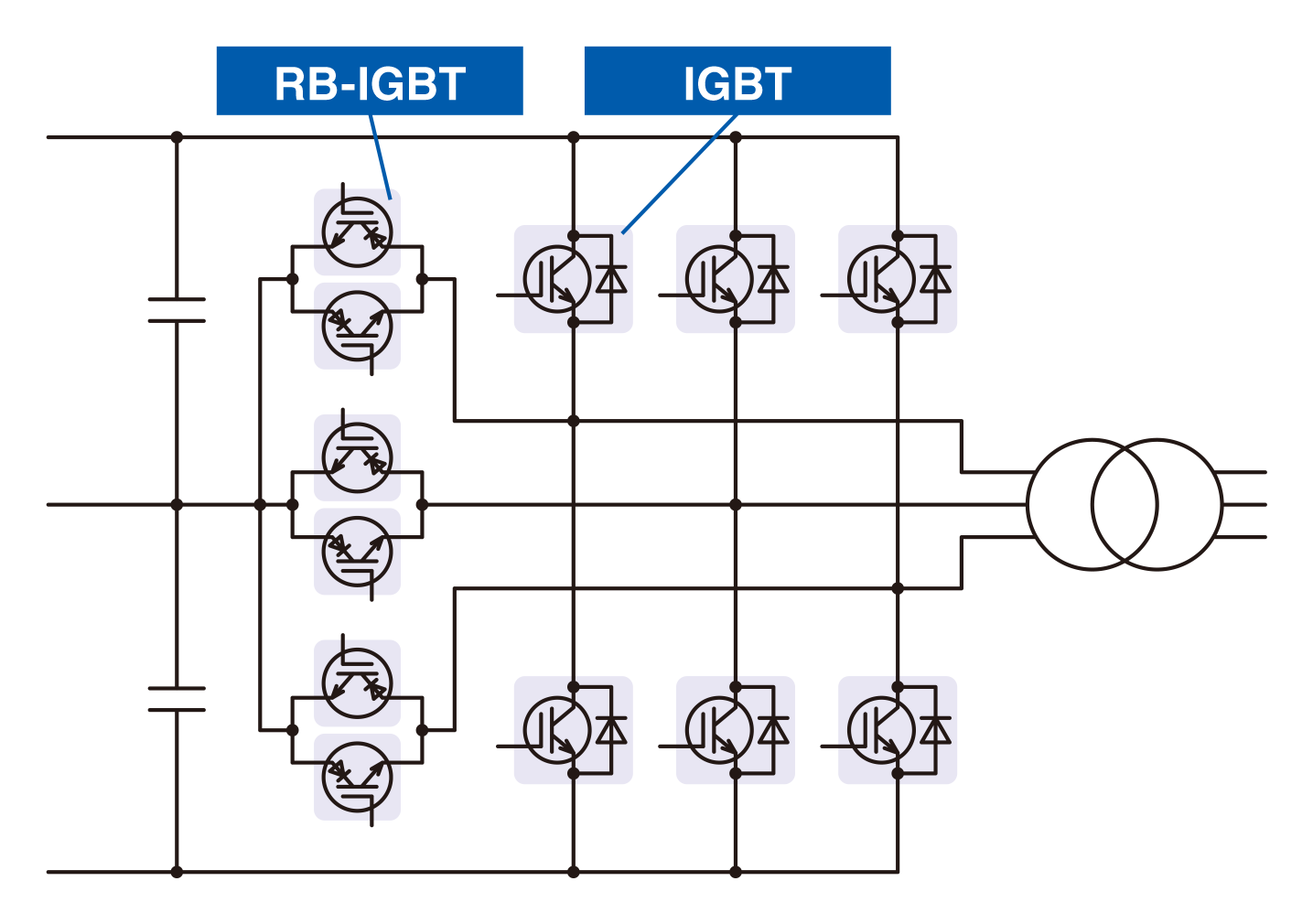

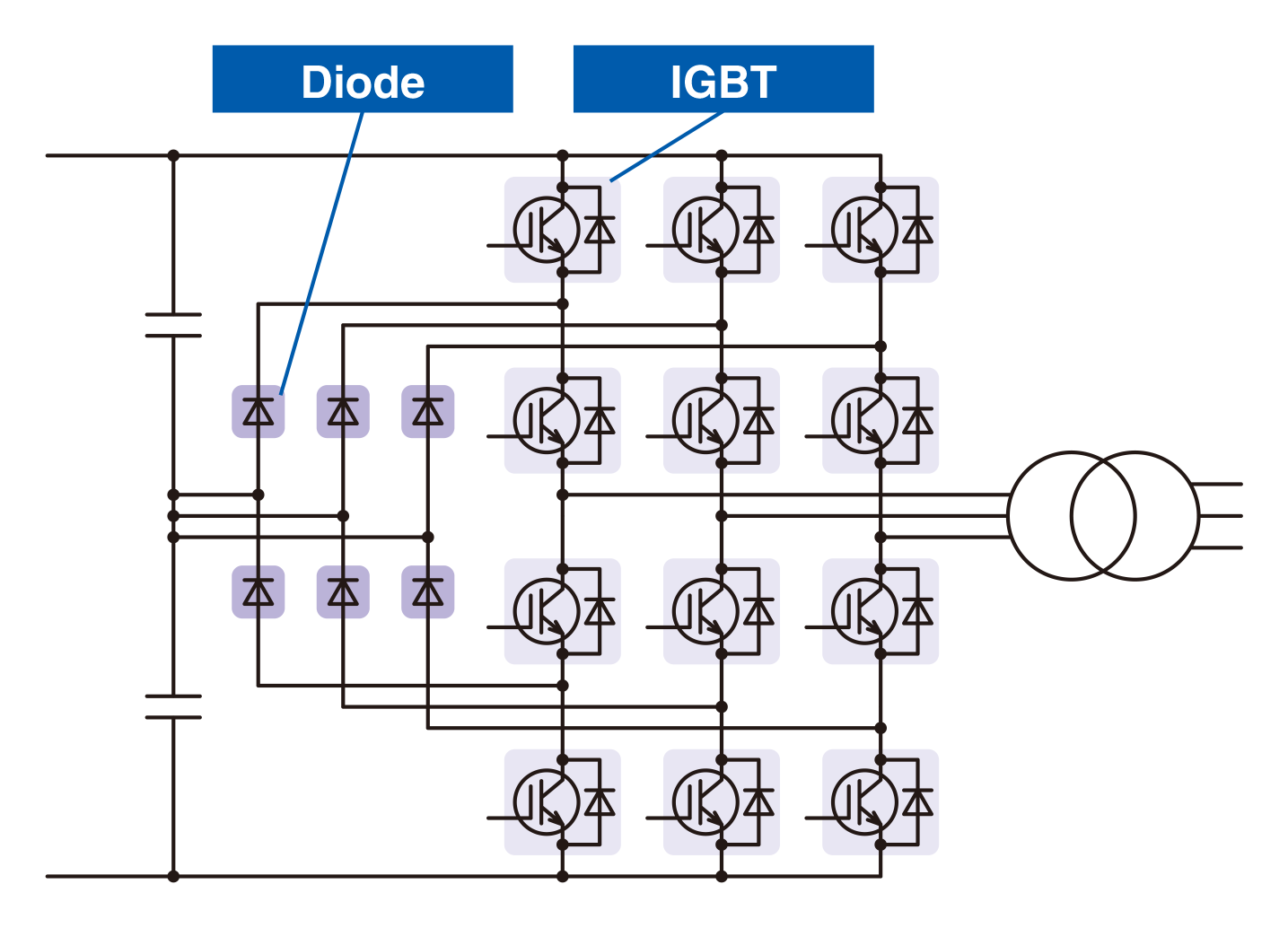

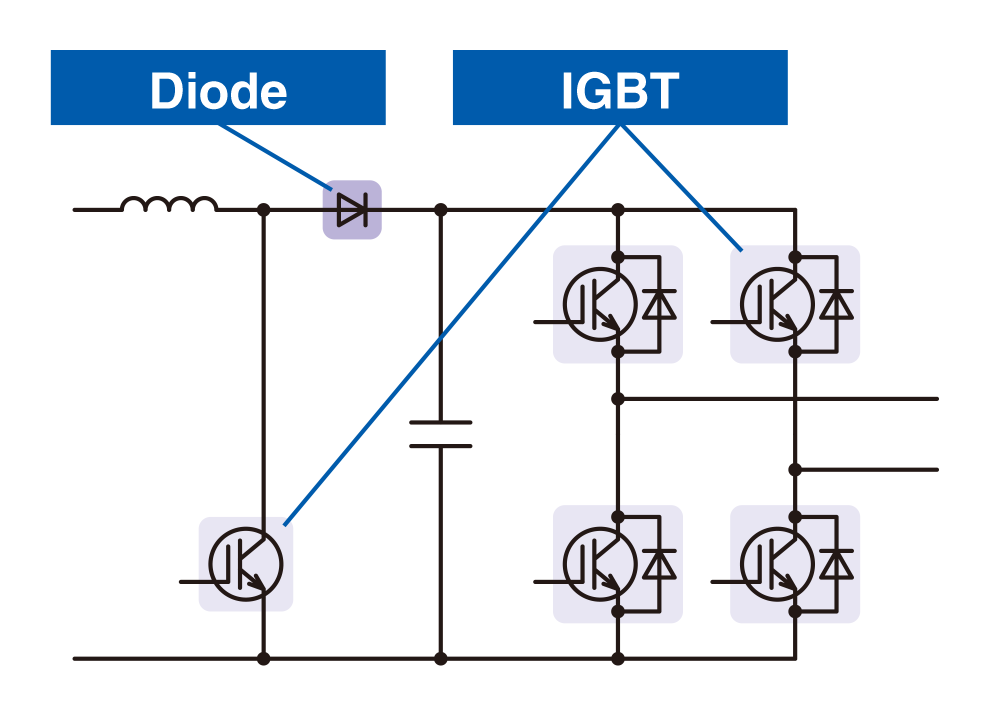

电路 单相逆变器转换电路的实例 二电平逆变器转换电路示例 NPC三电平逆变器转换电路实例 A-NPC 3级带RB-IGBT转换电路示例
设备 IGBT: 600 v IGBT: 1200 v IGBT: 600 v IGBT: 1200 v
+ 600 v (RB-IGBT)
输出
电压		 IGBT: 600 v的电压 IGBT: 1200 v的电压 IGBT: 600 v的电压 IGBT: 1200 v的电压
能力 < 10千瓦 > 10千瓦 > 10千瓦 > 10千瓦

太阳能逆变器IGBT模块

表1。2级逆变器

2级拓扑(条件:Vdc额定电压= 450V, Vdc最大电压= 850V)

个人电脑 设备评级 IGBT V系列 IGBT X系列 的数量
平行
10千瓦 1200 v / 40 FGW40XS120C 1
15千瓦 1200 v / 50 6 mbi50va 50 - 120
6 mbi50vw 50 - 120		 1
20千瓦 1200 v / 75 a 2 mbi75va 50 - 120
6 mbi75va 50 - 120
6 mbi75vw 50 - 120		 FGW75XS120C 1
30千瓦 1200 v / 100 a 2 mbi100va 50 - 120
6 mbi100va 50 - 120
6 mbi100vw 50 - 120
6 mbi100vb 50 - 120
6 mbi100vx 50 - 120		 2 mbi100xaa120-50
6 mbi100xae120-50
6 mbi100xba120-50
6 mbi100xxa120-50		 1
1200 v / 150 a 2 mbi150va 50 - 120
2 mbi150vb 50 - 120
6 mbi150vb 50 - 120
6 mbi150vx 50 - 120		 2 mbi150xaa120-50
6 mbi150xba120-50
6 mbi150xxa120-50		 1
50千瓦 1200 v / 180 a 6 mbi180vb 50 - 120
6 mbi180vx 50 - 120		 1
1200 v / 200 a 2 mbi200vb 50 - 120
2 mbi200vh 50 - 120		 2 mbi200xbe120-50
2 mbi200xaa120-50
6 mbi200xba120-50
6 mbi200xbe120-50
6 mbi200xxa120-50
6 mbi200xxe120-50		 1
1200 v / 300 a 2 mbi300vd 50 - 120
2 mbi300vh 50 - 120
2 mbi300ve 50 - 120
2 mbi300vn 50 - 120		 2 mbi300xbe120-50
2 mbi300xha120-50
2 mbi300xna120-50		 1
100千瓦 1200 v / 450 a 2 mbi450vh 50 - 120
2 mbi450ve 50 - 120
2 mbi450vn 50 - 120		 2 mbi450xee120-50
2 mbi450xha120-50
2 mbi450xna120-50		 1
125千瓦 1200 v / 600 a 2 mbi600ve 50 - 120
2 mbi600vn 50 - 120
2 mbi600vxa - 120 e - 50		 2 mbi600xde120-50
2 mbi600xha120-50
2 mbi600xee120-50
2 mbi600xng120-50		 1
250千瓦 1200 v / 900 a 2 mbi900vxa - 120 e - 50
2 mbi900vxa - 120 p - 50		 2 mbi900xxa120p-50 1
1200 v / 1200 a 2 mbi1200xxe120p-50 1
1200 v / 1400 a 2 mbi1400vxb - 120 e - 50
2 mbi1400vxb - 120 p - 50		 2 mbi1400xxb120p-50 1
500千瓦 1200 v / 900 x 2 p 2 mbi900vxa - 120 e - 50
2 mbi900vxa - 120 p - 50		 2 mbi900xxa120p-50 2
1200 v / 1800 a 2 mbi1800xxf120p-50 1
1200 v / 1200 x 2 p 2 mbi1200xxe120p-50 2
1200 v / 1400 x2p 2 mbi1400vxb - 120 e - 50
2 mbi1400vxb - 120 p - 50		 2 mbi1400xxb120p-50 2
1000千瓦 1200 v / 900 x 4 p 2 mbi900vxa - 120 e - 50
2 mbi900vxa - 120 p - 50		 2 mbi900xxa120p-50 4
1200 v / 1200 x 4 p 2 mbi1200xxe120p-50 4
1200 v / 1400 x 4 p 2 mbi1400vxb - 120 e - 50
2 mbi1400vxb - 120 p - 50		 2 mbi1400xxb120p-50 4

新新产品

向上更新

UD正在开发的

表2。人大三级逆变器

A-NPC 3级拓扑(条件:Vdc额定电压= 450V, Vdc最大电压= 850V)

个人电脑 设备评级 IGBT V系列 的数量
平行
15千瓦 1200 v / 50 12 mbi50vn 50 - 120 1
12 mbi50vx 50 - 120 1
20千瓦 1200 v / 75 a 12 mbi75vn 50 - 120 1
12 mbi75vx 50 - 120 1
30千瓦 1200 v / 100 a 12 mbi100vn 50 - 120 1
12 mbi100vx 50 - 120 1
50千瓦 1200 v / 300 a
1200 v / 340 a		 4 mbi300vg - 120 r - 50 1
4 mbi340vf - 120 r - 50 1
100千瓦 1200 v / 400 a
1200 v / 450 a		 4 mbi400vf - 120 r - 50 1
4 mbi450vb - 120 - r1 - 50 1
2 mbi450vh 50 - 120
2 mbi450vh - 120 f - 50		 1
125千瓦 1200 v / 300 a×2 p
1200 v / 650 a		 4 mbi300vg - 120 r - 50 2
4 mbi650vb - 120 - r1 - 50 1
250千瓦 1200 v / 300×4 p
1200 v / 900 a
1200 v / 600(1500伏直流电)		 4 mbi300vg - 120 r - 50 4
4 mbi900vb - 120 - r1 - 50 1
4 mbi900vb - 120 - ra - 50 1
4 mbi600vc 50 - 120 1
500千瓦 1200 v / 900 a×2 p
1200V/600A ×2p(用于1500VDC)		 4 mbi900vb - 120 - r1 - 50 2
4 mbi900vb - 120 - ra - 50 2
4 mbi600vc 50 - 120 2
1000千瓦 1200 v / 900×4 p
1200V/600A ×4p(用于1500VDC)		 4 mbi900vb - 120 - r1 - 50 4
4 mbi900vb - 120 - ra - 50 4
4 mbi600vc 50 - 120 4

新新产品

向上更新

UD正在开发的
