IGBT IPM

IPM结合了具有IGBT驱动电路和保护电路的控制IC，因此可以轻松设计外围电路并可以确保高系统可靠性。
适用于AC伺服，空调设备和电梯等应用。
在15 A至30 A/600 V系列中有小容量IPM，而V-IPM覆盖了高达400 A/600 V和200 A/1200 V的V-IPM。
内置了过电流保护，短路保护，控制电源电源电压下降和过热保护，并输出警报信号。万博手机下载

系列列表

小容量IPM（智能电源模块）X系列600 V，650 V类

第二代小型IPM X系列新产品信息

*单击产品图像以查看等效电路图。

包裹 我知道了 600V 功能

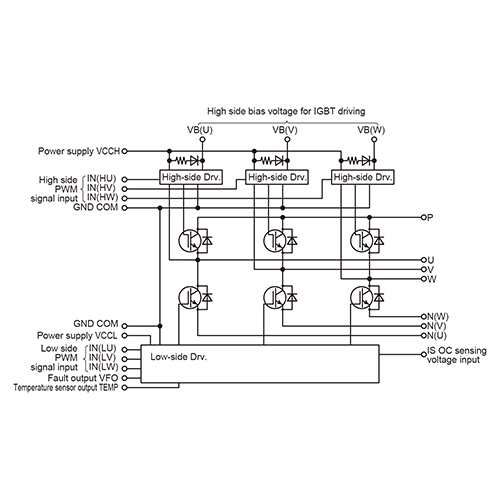

p633a
p633a		 15a 6MBP15XSD060-50 v（临时）
15a 6MBP15XSF060-50 v（temp）out＆自我关闭
20a 6MBP20XSD060-50 v（临时）
20a 6MBP20XSF060-50 v（temp）out＆自我关闭
30a 6MBP30XSD060-50 v（临时）
30a 6MBP30XSF060-50 v（temp）out＆自我关闭
35a 6MBP35XSD060-50 v（临时）
35a 6MBP35XSF060-50 v（temp）out＆自我关闭

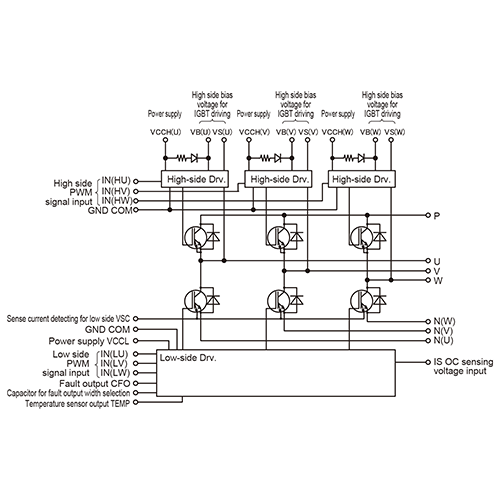

P642
P642		 50a 6MBP50XTA065-50 v（临时）
50a 6MBP50XTC065-50 v（temp）out＆自我关闭
75a 6MBP75XTA065-50 v（临时）
75a 6MBP75XTC065-50 v（temp）out＆自我关闭

新的新产品

向上更新

ud正在开发中

IPM（智能电源模块）X系列650 V，1200 V类

第七代IPM X系列新产品信息

*单击产品图像以查看等效电路图。

包裹 我知道了 650V 1200V
X系列 X系列
没有制动芯片 与刹车片 没有制动芯片 与刹车片
P639
P639		 10a 6MBP10XRHA120-50
20a 6MBP20XRHA065-50
30a 6MBP30XRHA065-50
P629
P629		 25a 6MBP25XAA120-50
35a 6MBP35XAA120-50
50a 6MBP50XAA065-50
75a 6MBP75XAA065-50
P626
P626		 25a 6MBP25XBA120-50
35a 6MBP35XBA120-50
50a 6MBP50XBA065-50 6MBP50XBA120-50
75a 6MBP75XBA065-50
100a 6MBP100XBA065-50
P644
P644		 25a 7MBP25XJA120-50ud
35a 7MBP35XJA120-50ud
50a 7MBP50XJA065-50ud
75a 7MBP75XJA065-50ud
P636
P636		 50a 6MBP50XFN120-50ud 7MBP50XFN120-50ud
100a 6MBP100XFN065-50ud 7MBP100XFN065-50ud
P638
P638		 25a 6MBP25XGA120-50ud
35a 6MBP35XGA120-50ud
50a 6MBP50XGA065-50ud 6MBP50XGN120-50ud
75a 6MBP75XGA065-50ud 6MBP75XGN120-50ud
100a 6MBP100XGN065-50ud
150a 6MBP150XGN065-50ud
P630
P630		 50a 6MBP50XDA120-50ud 7MBP50XDA120-50ud
75a 6MBP75XDA120-50ud
6MBP75XDN120-50ud		 7MBP75XDA120-50ud
7MBP75XDN120-50ud
100a 6MBP100XDA065-50ud 7MBP100XDA065-50ud 6MBP100XDA120-50ud
6MBP100XDN120-50ud		 7MBP100XDA120-50ud
7MBP100XDN120-50ud
150a 6MBP150XDA065-50ud
6MBP150XDN065-50ud		 7MBP150XDA065-50ud
7MBP150XDN065-50ud		 6MBP150XDN120-50ud 7MBP150XDN120-50ud
200a 6MBP200XDN065-50ud 7MBP200XDN065-50ud
250a 6MBP250XDN065-50ud 7MBP250XDN065-50ud
P631
P631		 100a 6MBP100XEN120-50ud 7MBP100XEN120-50ud
150a 6MBP150XEN120-50ud 7MBP150XEN120-50ud
200a 6MBP200XEN065-50ud 7MBP200XEN065-50ud 6MBP200XEN120-50ud 7MBP200XEN120-50ud
300A 6MBP300XEN065-50ud 7MBP300XEN065-50ud 6MBP300XEN120-50ud 7MBP300XEN120-50ud
450a 6MBP450XEN065-50ud 7MBP450XEN065-50ud

新的新产品

向上更新

ud正在开发中

IPM（智能电源模块）V系列600 V，1200 V类

*单击产品图像以查看等效电路图。

包裹 我知道了 600V 1200V
V系列 V系列
没有制动芯片 与刹车片 没有制动芯片 与刹车片

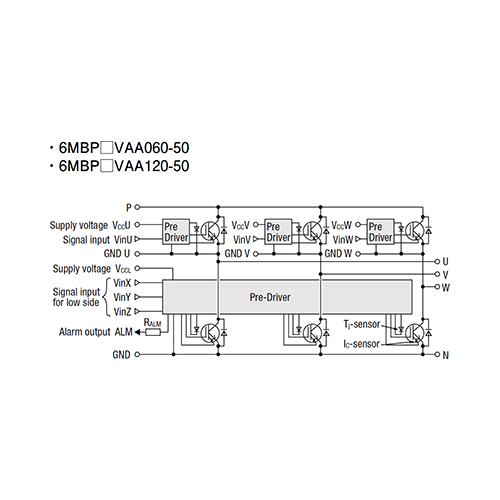

P629		 10a 6MBP10VAA120-50
15a 6MBP15VAA120-50
20a 6MBP20VAA060-50
25a 6MBP25VAA120-50
30a 6MBP30VAA060-50
50a 6MBP50VAA060-50

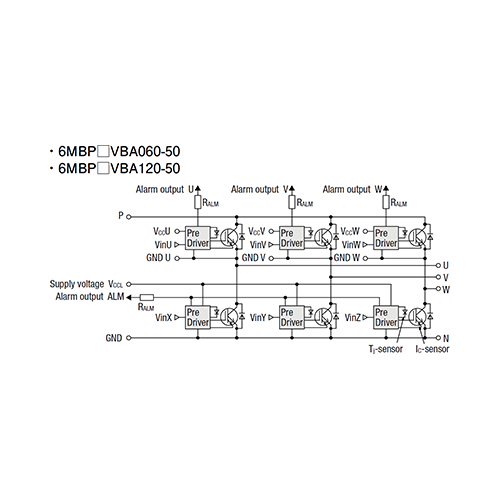

P626		 25a 6MBP25VBA120-50
35a 6MBP35VBA120-50
50a 6MBP50VBA060-50 6MBP50VBA120-50
75a 6MBP75VBA060-50

P636		 25a 6MBP25VFN120-50 7MBP25VFN120-50
35a 6MBP35VFN120-50 7MBP35VFN120-50
50a 6MBP50VFN060-50 7MBP50VFN060-50 6MBP50VFN120-50 7MBP50VFN120-50
75a 6MBP75VFN060-50 7MBP75VFN060-50
100a 6MBP100VFN060-50 7MBP100VFN060-50

P630		 25a 6MBP25VDA120-50 7MBP25VDA120-50
35a 6MBP35VDA120-50 7MBP35VDA120-50
50a 6MBP50VDA060-50 7MBP50VDA060-50 6MBP50VDA120-50 7MBP50VDA120-50
6MBP50VDN120-50 7MBP50VDN120-50
75a 6MBP75VDA060-50 7MBP75VDA060-50 6MBP75VDA120-50 7MBP75VDA120-50
6MBP75VDN120-50 7MBP75VDN120-50
100a 6MBP100VDA060-50 7MBP100VDA060-50 6MBP100VDA120-50 7MBP100VDA120-50
6MBP100VDN060-50 7MBP100VDN060-50 6MBP100VDN120-50 7MBP100VDN120-50
150a 6MBP150VDA060-50 7MBP150VDA060-50
6MBP150VDN060-50 7MBP150VDN060-50
200a 6MBP200VDA060-50 7MBP200VDA060-50
6MBP200VDN060-50 7MBP200VDN060-50

P631		 100a 6MBP100VEA120-50 7MBP100VEA120-50
150a 6MBP150VEA120-50 7MBP150VEA120-50
200a 6MBP200VEA060-50 7MBP200VEA060-50 6MBP200VEA120-50 7MBP200VEA120-50
300A 6MBP300VEA060-50 7MBP300VEA060-50
400A 6MBP400VEA060-50 7MBP400VEA060-50

新的新产品

向上更新

ud正在开发中

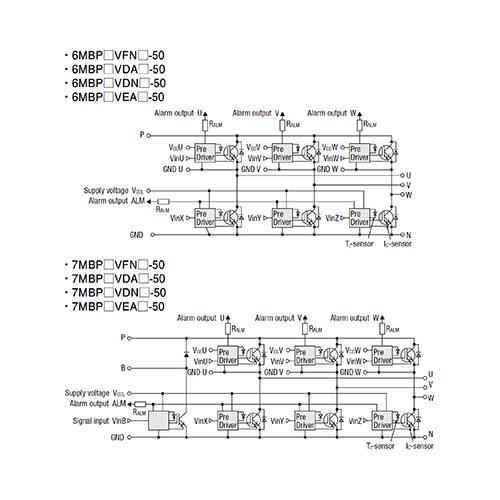

注意：产品名称中具有“ VDN”的模型具有较高的热量耗散特性。
