变压器冷却
考虑到要去除的热量，安装站点的特殊条件以及客户的其他要求，选择要使用的最佳冷却类型。以下冷却类型通常使用：
（1）强制石油循环
（a）OFWF（强制油，强制水）冷却类型
- 带油泵的外壳和单管型机油与水冷却器，或
- 带油泵的壳和双管型油到水冷却器
（b）OFAF（强制油，强制空气）冷却类型
（c）强制油自冷型：带油泵的面板散热器
（2）天然石油循环
（a）OFWF（强制油，强制水）冷却类型
（b）OFAF（强制油，强制空气）冷却类型
在上述冷却系统中，OFWF和OFAF被广泛使用。对于具有多个绕组的大型整流器变压器，强制油冷却系统至关重要。冷却油通道在芯中提供，并绕过冷却油循环以去除热量。
OFWF对于紧凑和节省空间的变压器最有效。
整流器冷却
如下所示，可以为整流器组件提供各种冷却系统。狗万manbetx手机版登录官网富士电气将建议最适合客户特定需求的冷却系统。

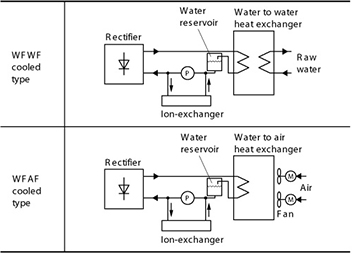

（1）水冷却
（a）wfwf（强制水，强制水）冷却类型
（b）WFAF（强制水，强制空气）冷却类型
（2）空气冷却
（a）AF（强制空气）冷却类型
（b）AFWF（强制空气，强制水）冷却类型
（c）AFAF（强制空气，强制空气）冷却类型
水冷却整流器
水是实践中最有效的冷却媒体。在富士电冷却整流器的情况下，将狗万manbetx手机版登录官网去离子的水用于主要冷却介质，该冷却介质通过散热器循环以去除由二极管或晶闸管产生的热量。
在散热器中循环后，去离子的水被WFF（强制水，强制水）或WFAF（强制水，强制空气）进行热交换器冷却。
为了维持去离子水的足够高抗性，循环去离子水的一部分被连续绕过冷却系统中提供的墨盒型离子交换器。
它的电阻率保持在106？-CM以上，并通过系统中的电导率仪进行连续监测。去离子水管在散热器之间连接。
试管由交联的聚乙烯材料制成，无论是机械和热还是耐用的。
去离子水路的设计经过精心设计，以避免系统中的电解腐蚀并保持水
空气冷却整流器
AF冷却的开放类型是所有强制空气冷却整流器中最简单的。这种整流器类型是为室内安装而设计的，在该安装中有过滤和良好的冷却空气。
AFAF适用于无法使用工业冷却水的室外安装的整流器。
